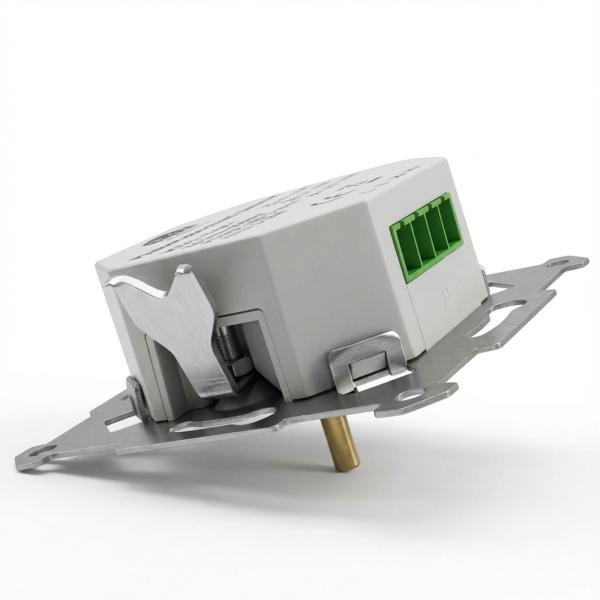

Zusammenfassung: ADAM-1 Universal-Drehdimmer
Der ADAM-1 ist ein Phasenabschnitt-Wechselschalter-Dimmer für 100W, optimiert für LED-Lampen und LED-Treiber . Er unterstützt LED-Lasten bis 100 VA und klassische Leuchtmittel (Glüh- und Halogenlampen) bis 100 W . Ein Neutralleiter ist für die Installation nicht erforderlich .
Produkthighlights
- Markenkompatibilität: Passend für Wandschalterabdeckungen von Busch-Jaeger, Merten, GIRA und Jung .
- Einfache Installation: Kein Anschluss eines Neutralleiters erforderlich .
- Schonender Betrieb: Geräuschlos; mit Sanftanlauf für eine lange Lebensdauer von Lampe und Treiber .
- Speicherfunktion: Speichert den letzten Dimmzustand automatisch .
- Präzise Einstellung: Mechanische Einstellung der Mindesthelligkeit (0-38 %) ; automatische Einstellung der Maximalhelligkeit .
- Sicherheit: Integrierter Überlast- und Überhitzungsschutz .
Technische Daten
- Eingangsspannung: 220-240 VAC, 50/60 Hz .
- Leistung dimmbare LEDs & Treiber: 3 - 100 VA .
- Leistung Glühlampen & Hochvolt-Halogen: 3 - 100 W .
- Leistung Niedervolt-Halogen & Transformatoren: 100 W .
- Schutzart: IP20 (trockene Räume) .
- Verdrahtungsmethode: Schraubklemme, Leiterquerschnitt 0,75 - 2,5 mm² .
Einsatzbeschränkungen
- Nicht geeignet für: Nicht dimmbare Lampen, Kompaktleuchtstofflampen (CFL) .
- Nicht geeignet für: Motoren, starke induktive Lasten .
- Nicht geeignet für: Externe Steuerungssysteme wie 0-10 V und DALI .
⚠️ Wichtig: Leistungsfaktor (PF) & Belastung
Bei der Berechnung der maximalen LED-Last muss der Leistungsfaktor (Power Factor, PF) der Leuchtmittel zwingend berücksichtigt werden .
Berechnungsformel:
(Nennlast der LED / Leistungsfaktor) × Anzahl = Gesamtlast in VA
Beispielrechnung:
10 Lampen à 5 Watt mit einem Leistungsfaktor von 0,8.
Rechnung: (5 W / 0,8) × 10 = 62,5 VA .
Ergebnis: Zulässig, da unter der Maximalgrenze von 100 VA für LEDs .
Empfehlung zur Lebensdauer:
(Allgemeine elektrotechnische Praxis, nicht Teil des Datenblatts)
Belasten Sie den Dimmer nicht dauerhaft zu 100 %. Planen Sie eine Leistungsreserve ein, um die elektronischen Bauteile thermisch zu entlasten und die Lebensdauer des Dimmers zu maximieren.
