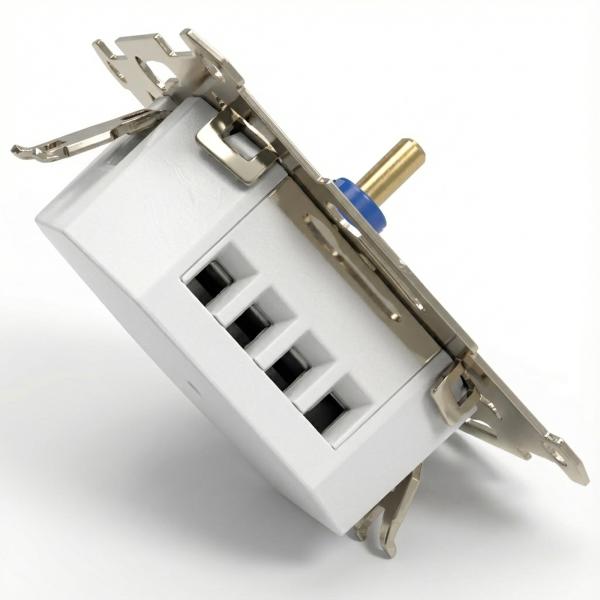

Zusammenfassung: ADAM-2 Universal-Drehdimmer
Der ADAM-2 ist ein Phasenabschnitt-Wechselschalter-Dimmer, optimiert für LED-Lampen und LED-Treiber . Er unterstützt LED-Lasten bis 200 VA und klassische Leuchtmittel (Glüh-/Halogenlampen) bis 250 W . Der Anschluss eines Neutralleiters ist nicht erforderlich .
Produkthighlights
- Markenkompatibilität: Passend für Wandschalterabdeckungen von Busch-Jaeger, Merten, GIRA und Jung .
- Einfache Installation: Kein Neutralleiter erforderlich .
- Schonender Betrieb: Geräuschlos; mit Sanftanlauf für eine lange Lebensdauer von Lampe und Treiber .
- Speicherfunktion: Speichert den letzten Dimmzustand .
- Präzise Einstellung: Mechanische Einstellung der Mindesthelligkeit (0-40 %) ; automatische Einstellung der Maximalhelligkeit .
- Sicherheit: Integrierter Überlast- und Überhitzungsschutz .
Technische Daten
- Eingangsspannung: 220-240 VAC, 50/60 Hz .
- Leistung dimmbare LEDs & Treiber: 3 - 200 VA .
- Leistung Glühlampen & Hochvolt-Halogen: 3 - 250 W .
- Leistung Niedervolt-Halogen & Transformatoren: bis 250 W .
- Schutzart: IP20 (trockene Räume) .
- Verdrahtungsmethode: Schraubklemme, Leiterquerschnitt 0,75 - 2,5 mm² .
Einsatzbeschränkungen
- Nicht geeignet für: Nicht dimmbare Lampen, Kompaktleuchtstofflampen (CFL) .
- Nicht geeignet für: Motoren, starke induktive Lasten oder Steuerungssysteme wie 0-10 V und DALI .
⚠️ Wichtig: Leistungsfaktor (PF) & Richtige Belastung
Bei LED-Lampen reicht die reine Watt-Angabe zur Berechnung der Maximallast nicht aus. Entscheidend ist der Leistungsfaktor (Power Factor, PF) der Leuchtmittel.
Berechnungsformel für die tatsächliche Last (Scheinleistung in VA):
(Nennlast der LED in Watt / Leistungsfaktor) × Anzahl der LEDs = Gesamtlast in VA
Beispielrechnung:
Sie haben 10 LED-Lampen à 5 Watt mit einem Leistungsfaktor von 0,8.
Rechnung: (5 W / 0,8) × 10 = 62,5 VA .
Ergebnis: Der Dimmer (max. 200 VA für LEDs ) ist für diese Konfiguration bestens geeignet.
Empfehlung für eine lange Lebensdauer:
(Allgemeine elektrotechnische Empfehlung)
Reizen Sie die Maximallast des Dimmers nicht zu 100 % aus. Planen Sie eine Sicherheitsreserve von ca. 10 bis 20 % ein. Dies schützt die elektronischen Bauteile vor thermischer Dauerbelastung und verlängert die Lebensdauer des Dimmers maßgeblich.
